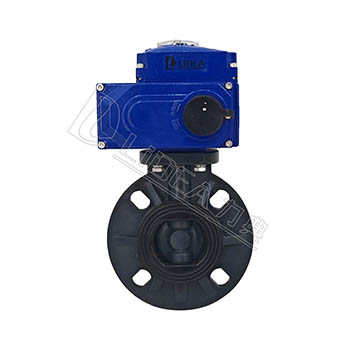

| LDBUL系列 電動UPVC對夾蝶閥 |
|
| 技術參數 | 功能選項 | |
| 電源電壓 AC220V、AC380V（其它特制） | 防 爆 型 防爆等級：dIIBT5 | |
| 環境溫度 -30℃～+70℃ | 信號反饋 X1機械無源信號，X2有源信號 | |
| 防護等級 IP67 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 閥體參數 | 開關型 通電開到位，通電關到位。 | |
| 公稱通徑 40-600mm | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| 公稱壓力 PN10 | 適用介質 水、空氣、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| 連接方式 對夾連接 | 帶加熱器 可在潮濕環境干燥執行器內元件 | |
| 閥體材質 UPVC | 備注 電動參數請另參考選配的電動執行器資料 | |
| 碟板材質 UPVC | ||
| 密封材料 EPDM、MBR | ||
| 工作溫度 | C1：-10℃～55℃ | |
|
|
| GB閥體尺寸（mm)配LDE電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | H | B | L1 | Z-ФD | E-電動頭 |
| LDBUL40 | 40 | 39 | 150 | 110 | 380 | 220 | 320 | 4-Ф18 | LDE-010 |
| LDBUL50 | 50 | 40 | 160 | 125 | 395 | 220 | 320 | 4-Ф18 | LDE-010 |
| LDBUL65 | 65 | 46 | 185 | 145 | 415 | 220 | 320 | 4-Ф18 | LDE-010 |
| LDBUL80 | 80 | 46 | 195 | 160 | 430 | 220 | 320 | 8-Ф18 | LDE-010 |
| LDBUL100 | 100 | 54 | 215 | 180 | 450 | 220 | 320 | 8-Ф18 | LDE-010 |
| LDBUL125 | 125 | 70 | 250 | 210 | 480 | 220 | 320 | 8-Ф18 | LDE-010 |
| LDBUL150 | 150 | 74 | 285 | 240 | 515 | 250 | 355 | 8-Ф22 | LDE-020 |
| LDBUL200 | 200 | 87 | 340 | 295 | 570 | 250 | 355 | 8-Ф22 | LDE-020 |
| LDBUL250 | 250 | 114 | 395 | 350 | 665 | 290 | 375 | 12-Ф22 | LDE-030 |
| LDBUL300 | 300 | 114 | 445 | 400 | 715 | 290 | 375 | 12-Ф22 | LDE-030 |
| LDBUL350 | 350 | 127 | 505 | 460 | 775 | 290 | 375 | 16-Ф22 | LDE-030 |
| LDBUL400 | 400 | 140 | 580 | 515 | 875 | 330 | 400 | 16-Ф22 | LDE-040 |
| LDBUL450 | 450 | 152 | 615 | 565 | 925 | 330 | 400 | 20-Ф26 | LDE-040 |
| LDBUL500 | 500 | 152 | 670 | 620 | 980 | 330 | 400 | 20-Ф26 | LDE-040 |
| LDBUL600 | 600 | 178 | 780 | 725 | 1085 | 330 | 400 | 20-Ф30 | LDE-040 |
| GB閥體尺寸（mm)配LDX電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | H | B | L1 | Z-ФD | E-電動頭 |
| LDBUL40 | 40 | 39 | 150 | 110 | 235 | 150 | 165 | 4-Ф18 | LDX-005 |
| LDBUL50 | 50 | 40 | 160 | 125 | 250 | 150 | 165 | 4-Ф18 | LDX-005 |
| LDBUL65 | 65 | 46 | 185 | 145 | 270 | 150 | 165 | 4-Ф18 | LDX-005 |
| LDBUL80 | 80 | 46 | 195 | 160 | 285 | 150 | 165 | 8-Ф18 | LDX-005 |
| LDBUL100 | 100 | 54 | 215 | 180 | 310 | 170 | 190 | 8-Ф18 | LDX-010 |
| LDBUL125 | 125 | 70 | 250 | 210 | 340 | 170 | 190 | 8-Ф18 | LDX-016 |
| LDBUL150 | 150 | 74 | 285 | 240 | 370 | 220 | 190 | 8-Ф22 | LDX-016 |
| LDBUL200 | 200 | 87 | 340 | 295 | 465 | 220 | 270 | 8-Ф22 | LDX-020 |
| LDBUL250 | 250 | 114 | 395 | 350 | 520 | 220 | 270 | 12-Ф22 | LDX-040 |
| LDBUL300 | 300 | 114 | 445 | 400 | 570 | 220 | 270 | 12-Ф22 | LDX-060 |
| LDBUL350 | 350 | 127 | 505 | 460 | 630 | 220 | 270 | 16-Ф22 | LDX-100 |
| LDBUL400 | 400 | 140 | 580 | 515 | 685 | 220 | 270 | 16-Ф22 | LDX-200 |
| LDBUL450 | 450 | 152 | 615 | 565 | 735 | 220 | 270 | 20-Ф26 | LDX-200 |
| LDBUL500 | 500 | 152 | 670 | 620 | 790 | 220 | 270 | 20-Ф26 | LDX-200 |
| LDBUL600 | 600 | 178 | 780 | 725 | 895 | 220 | 270 | 20-Ф30 | LDX-200 |
| 應用領域 |
| 本產品重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統 |
| 、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。 |
| 產品特點 |
| 1、適用溫度范圍廣：-40℃～+95℃ |
| 2、具有極佳的強度和韌性； |
| 3、具有優良的耐化學腐蝕性能； |
| 4、阻燃性能為自熄性； |
| 5、低熱傳導性，約為剛才的1/200； |
| 6、介質中重離子含量達超純水標準； |
| 7、衛生指標符合國家衛生標準要求 |
| 8、管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力 |
| 9、重量輕，相當于鋼管1/5，銅管的1/6； |
| 10、安裝方便，可采用法蘭、螺紋雙由令等方式連接； |
| 11、優異的耐老化和抗紫外線性能，使正常使用壽命比其 它管道系統有很大的延長； |
