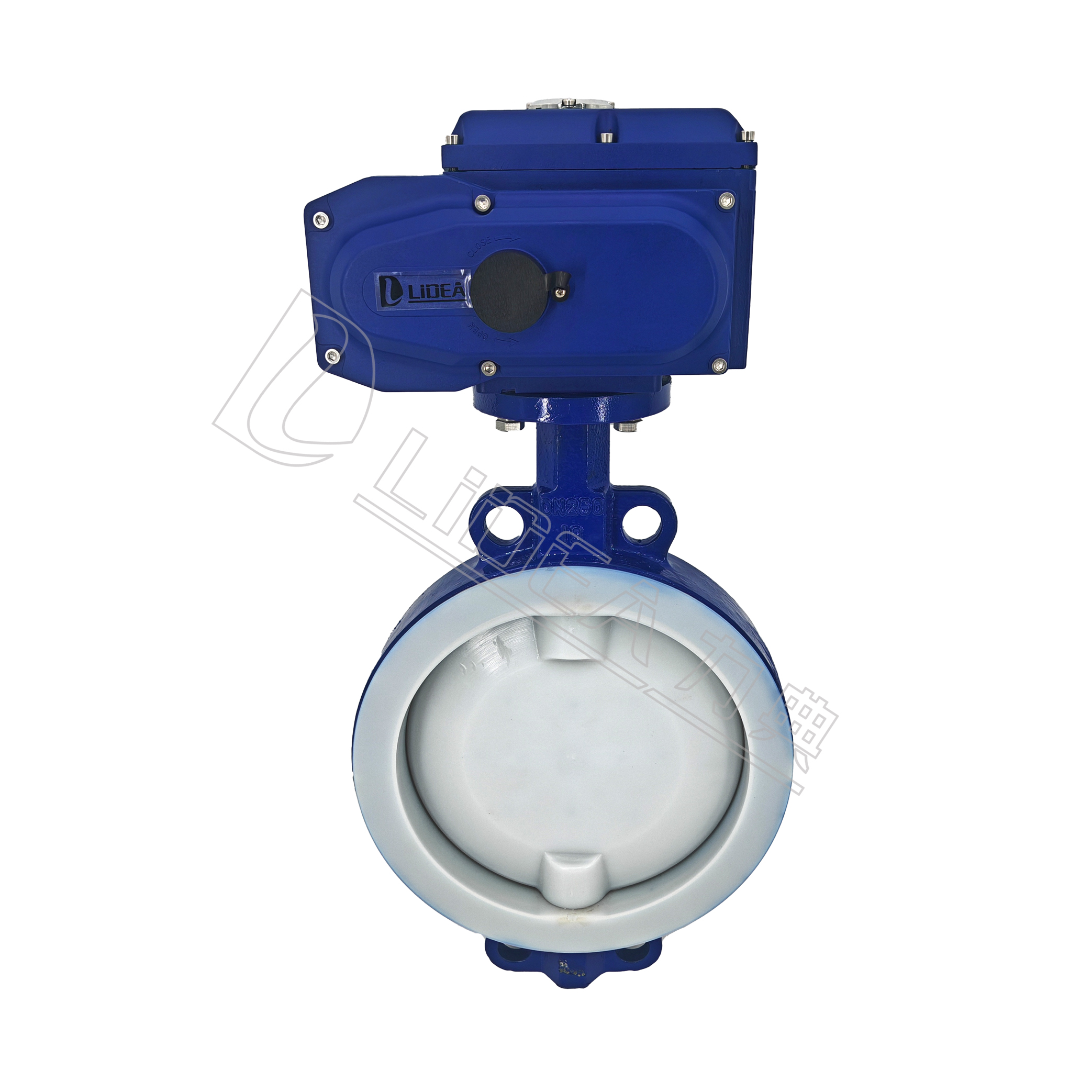

| LDBUAF系列 電動對夾襯氟蝶閥 |
|
| 閥體參數 | 技術參數 | |
| 公稱通徑 50-800mm | 電源電壓 AC220V、AC380V(其它特制） | |
| 公稱壓力 PN10、PN16 | 環境溫度 -30℃～+70℃ | |
| 連接方式 對夾連接 | 防護等級 IP67 | |
| 閥體材質 WCB、SS304、SS316、SS316L | ||
| 碟板材質 WCB、PTFE、PFA | ||
| 密封材料 PTFE | 功能選項 | |
| 工作溫度 | C2：-20℃～80℃ | 防 爆 型 防爆等級：dIIBT5 |
| C8：-30℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 | |
| 標準規范 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 法蘭標準 GB9113-2000、GB17241.6-1998 | 開關型 通電開到位，通電關到位。 | |
| 檢測與試驗 GB/T13927-1992 | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| 設計標準 GB12238-89 | 適用介質 強酸、強堿、氣體或液體 | |
| 結構長度標準 GB/T12221、GB12221-89 | 備注 電動參數請另參考選配的電動執行器資料 | |
|
| GB閥體尺寸配LDE電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUAF40 | 40 | 33 | 110 | 85 | 85 | 367 | 4-Ф18 | LDE-010 |
| LDBUAF50 | 50 | 43 | 125 | 100 | 85 | 367 | 4-Ф18 | LDE-010 |
| LDBUAF65 | 65 | 46 | 145 | 120 | 93 | 381 | 4-Ф18 | LDE-010 |
| LDBUAF80 | 80 | 46 | 160 | 135 | 100 | 402 | 4-Ф18 | LDE-010 |
| LDBUAF100 | 100 | 52 | 180 | 155 | 120 | 409 | 8-Ф18 | LDE-010 |
| LDBUAF125 | 125 | 56 | 210 | 185 | 160 | 476 | 8-Ф18 | LDE-020 |
| LDBUAF150 | 150 | 56 | 240 | 210 | 245 | 495 | 8-Ф23 | LDE-010 |
| LDBUAF200 | 200 | 60 | 290 | 265 | 260 | 565 | 12-Ф27 | LDE-040 |
| LDBUAF250 | 250 | 68 | 350 | 320 | 300 | 616 | 12-Ф27 | LDE-060 |
| LDBUAF300 | 300 | 78 | 400 | 370 | 32 | 655 | 12-Ф27 | LDE-120 |
| LDBUAF350 | 350 | 78 | 460 | 430 | 330 | 715 | 16-Ф27 | LDE-120 |
| LDBUAF400 | 400 | 102 | 515 | 480 | 438 | 760 | 16-Ф30 | LDE-200 |
| GB閥體尺寸配LDX電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUAF40 | 40 | 33 | 110 | 85 | 85 | 258 | 4-Ф18 | LDX-005 |
| LDBUAF50 | 50 | 43 | 125 | 100 | 85 | 258 | 4-Ф18 | LDX-005 |
| LDBUAF65 | 65 | 46 | 145 | 120 | 93 | 271 | 4-Ф18 | LDX-005 |
| LDBUAF80 | 80 | 46 | 160 | 135 | 100 | 292 | 4-Ф18 | LDX-010 |
| LDBUAF100 | 100 | 52 | 180 | 155 | 120 | 299 | 8-Ф18 | LDX-010 |
| LDBUAF125 | 125 | 56 | 210 | 185 | 160 | 320 | 8-Ф18 | LDX-016 |
| LDBUAF150 | 150 | 56 | 240 | 210 | 245 | 390 | 8-Ф23 | LDX-020 |
| LDBUAF200 | 200 | 60 | 290 | 265 | 260 | 440 | 12-Ф27 | LDX-040 |
| LDBUAF250 | 250 | 68 | 350 | 320 | 300 | 490 | 12-Ф27 | LDX-060 |
| LDBUAF300 | 300 | 78 | 400 | 370 | 32 | 662 | 12-Ф27 | LDX-100 |
| LDBUAF350 | 350 | 78 | 460 | 430 | 330 | 722 | 16-Ф27 | LDX-160 |
| LDBUAF400 | 400 | 102 | 515 | 480 | 438 | 770 | 16-Ф30 | LDX-200 |
| 應用領域 |
| 電動對夾襯氟蝶閥有開關型和智能型二種，蝶閥與JL電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單向電源即可控 |
| 制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大，特別適合于介質是粘稠、含顆粒、纖維性質的使用場合。 |
| 目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 |
| 產品特點 |
| 1、本閥采用雙偏心結構，具有越管越緊的密封功能，密封性能可靠。 |
| 2、密封副材料選用不銹鋼和丁晴耐油橡膠配對，受用壽命長。 |
| 3、四氟密封即可位于閥體上，也可位于碟板上，可適用不同特點的介質，供用戶選擇。 |
| 4、碟板采用框架結構，強度高，過流面積大，流阻小。 |
| 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可適用不同介質。 |
| 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 |
| 7、本閥結構獨特，操作靈活，省力，方便。 |
